Kính cường lực -

Kính cường lực được sản xuất theo phương pháp gia cường dao động ngang trên dây chuyền công nghệ hiện đại theo tiêu chuẩn châu âu. Kính nổi chất lượng cao được gia nhiệt đến điểm biến dạng (khoảng 6500C) và sau đó nhanh chóng làm nguội bằng luồng khí lạnh thổi lên bề mặt tấm kính một cách đồng đều và chính xác để làm đông cứng các ứng suất nén trên bề mặt kính. Qui trình này không làm thay đổi tính năng truyền sáng và tỏa nhiệt cửa kính nhưng nó làm tăng sức chịu nén bề mặt lên đến hơn 10.000psi (trong khi kính nổi thông thường chỉ chịu được dưới 3.500psi). Áp suất của gió, sự va đập của vật thể lạ và những ứng suất nhiệt được tạo nên từ những yếu tố khác phải lớn hơn sức nén này thì kính cường lực mới có thể bị vỡ.

Toàn bộ quy trình gia cường vận hành tự động theo chương trình đã được thiết lập bởi các chuyên gia hàng đầu trong lĩnh vực tôi kính. Chất lượng sản phẩm được kiểm tra nghiêm ngặt theo phương pháp thử va đập thường xuyên theo định kỳ dựa trên tiêu chuẩn ANSI Z97.1: 1984 của Mỹ. Chính vì vậy mà chất lượng của Kính cường lực luôn ổn định và đạt các tiêu chuẩn chất lượng quốc tế: BS 6206: 1981 của Anh, ANSI Z97.1: 1984 của Mỹ.

QUY TRÌNH SẢN XUẤT AN TOÀN

Bước 1 Kính tấm nguyên khổ được đưa qua máy cắt để cắt theo quy cách đơn đặt hàng. Sau khi đã cắt theo yêu cầu, kính sẽ được đưa qua bộ phận mài, khoan, khoét theo yêu cầu của khách hàng, sau đó kính được chuyển qua thiết bị rửa và sấy khô để xử lý sạch bề mặt

Bước 2 Kính sẽ được kiểm tra kỹ xem đã đạt yêu cầu trước khi đưa vào lò cường lực (Bước này rất quan trọng vì sau khi cường lực xong thì kính sẽ không gia công được nữa, nếu sai phải đập bỏ)

Bước 3 Kính được chuyển sang vị trí chờ cường lực và in logo kính an toàn cường lực bằng sơn men (logo sơn men này sẽ bám rất chắc vào kính sau khi cường lực).

Bước 4 Kính được đưa vào lò tôi kính để gia nhiệt đến điểm biến dạng và sau đó được nhanh chóng đưa ra khỏi lò và làm nguội bằng luồng khí lạnh một cách đồng đều và chính xác để đông cứng các ứng suất nén trên bề mặt kính và đồng thời giữ nguyên chất lượng kính.

Bước 5 Kính thành phẩm được lấy ra khỏi dây chuyền và chuyển sang bộ phận kiểm tra xuất xưởng

ĐẶC TÍNH VÀ ỨNG DỤNG

1. Khả năng chịu lực cao :Về mặt cơ học, Kính cường lực có tính chịu lực tác động lên bề mặt rất cao, gấp 4 đến 5 lần so với kính nổi thông thường cùng loại và cùng độ dày nhờ các ứng suất nén trên bề mặt tạo ra khi tôi kính, giúp cho kính chịu được rung chấn, sức gió lớn và va đập mạnh.

2. Khả năng chịu sốc nhiệt :Kính cường lực có tính chịu sốc nhiệt( sự thay đổi nhiệt độ đột ngột) rất cao, có thể chịu được sự thay đổi nhiệt độ đến 1500C mà không bị vỡ. Trong khi kính nổi thông thường sẽ bị vỡ khi có sự thay đổi nhiệt độ đột ngột không quá 500C.

3. Độ an toàn cao :Kính cường lực rất khó vỡ, nhưng khi vỡ thì vỡ dưới dạng những hạt nhỏ rời, cạnh không bén, vô hại và vì vậy sẽ không gây tổn thương. Trong khi kính thường khi vỡ sẽ tạo thành những mảng lớn, nhọn, bén như dao, có tính sát thương rất lớn. Ngoài ra kính Kính cường lực còn tạo ra khả năng thoát hiểm cho con người trong các toà nhà khi xảy ra hoả hoạn. Vì vậy rõ ràng là quá trình tôi cường lực là thực sự cần thiết để đảm bảo độ an toàn cũng như đặc tính cơ học của kính kiến trúc và kính trang trí nội thất.

4. Ứng dụng : Kính cường lực là sự lựa chọn hoàn hảo cho các công trình xây dựng và trang trí nội thất, đặc biệt là những nơi cần có độ an toàn và tính chịu lực cơ học cao nó được sử dụng hầu hết cho các dạng công trình như: Cao ốc văn phòng, công trình công cộng, trường học, bệnh viện, siêu thị, trung tâm thể thao, nhà ở. Dùng làm tường kính ở các trung tâm thương mại, vách ngăn, lan can ban công, lan can cầu thang, buồng tắm đứng, cửa nhôm kính, cửa hông ô tô, tàu hỏa, tàu thủy, bàn, tủ, đồ dùng trang trí nội thất, , , cường lực , , vách kính tắm , , v.v…

QUY CÁCH KÍNH KÍNH CƯỜNG LỰC (mm)

Độ dày Kích thước nhỏ nhất Kích thước lớn nhất Chủng loại
(mm)

4 100 x 250 1800 x 2400

5 100 x 250 2400 x 3000

6 100 x 250 2400 x 3660

8 100 x 250 2400 x 4500

10 100 x 250 2400 x 4500

12 100 x 250 2400 x 4500

15 100 x 250 2400 x 4500

19 100 x 250 2400 x 4500

CHẤT LƯỢNG SẢN PHẨM

Kính an toàn cường lực sản xuất theo tiêu chuẩn Quốc tế

+ AS/NZS 2208 của Úc

+ TCVN 7364 của Việt nam

Cửa kính cường lực:

Cửa kính cường lực cách âm cách nhiệt, tạo cho ngôi nhà, văn phòng của bạn sự sang trọng, hài hoà, trang nhã. Cửa kính, cửa cường lực là thế mạnh của chúng tôi với kinh nghiệm nhiều năm thi công trên các công trình lớn, với mọi chủng loại kính đặc biệt là kính cong – kính uốn cường lực .Với cửa cường lực làm bằng hệ kính cường lực – kính Temper – kính tôi : mang lại sự chăc chắn an tòan – Chông ồn , khóii bụi ô nhiễm – Giúp căn nhà sáng hơn với ánh sáng tự nhiên…tạo lên sự sang trọng cho ngôi nhà của bạn

Quy trình Cửa kính cường lực

Kính nổi thông thường được đưa vào lò nung tới một nhiệt độ đồng bộ xung quanh điểm làm mềm kính (khoảng 6200 độ C đến 6400 độ C) và được làm nguội nhanh bề mặt đồng thời bằng khí xuống đến khỏang 4500 độ C. Qúa trình này sẽ gây ra lực nén lớn hơn 10.000 psi trên bề mặt tấm kính. Chất lượng sản phẩm được kiểm tra nghiêm ngặt theo theo tiêu chuẩn Anh BS 6206 – 1981 và tiêu chuẩn Mỹ ANSI Z97.1

Đặc tính cửa kính thủy lực:

– Kính cường lực thường chịu lực gấp 4-5 lần kính nổi thông thường cùng lọai, cùng độ dày và kích thước. Khi bể vỡ thành nhiều mảnh vụn nhỏ giảm thiểu tối đa gây thương tích nghiêm trọng so với kính thường.

– Kính sau khi cường lực cũng không thay đổi các đặc tính như màu sắc, thành phần hóa học, độ trong suốt, trọng lượng riêng, điểm mềm kính, độ dẫn nhiệt, độ truyền ánh sáng, hệ số giãn nỡ…

– Kính sau khi cường lực chịu được độ sốc nhiệt rất cao, chênh lệch.

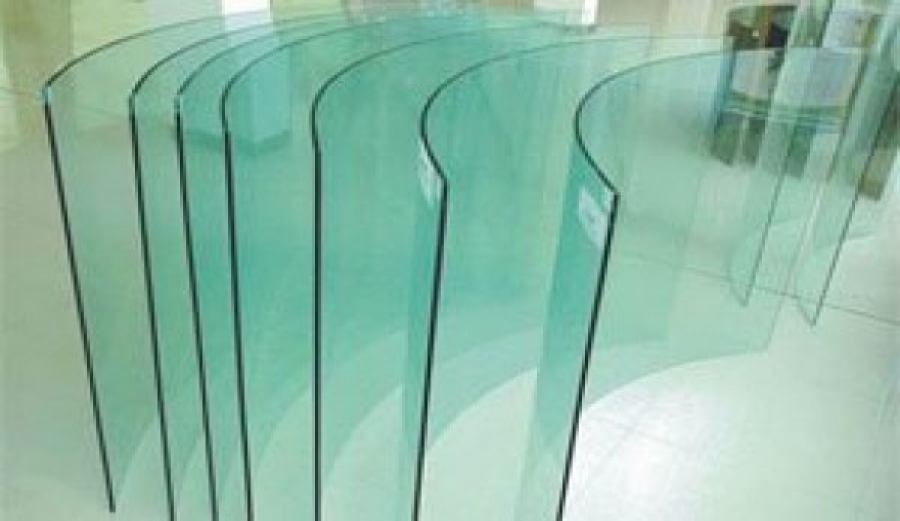

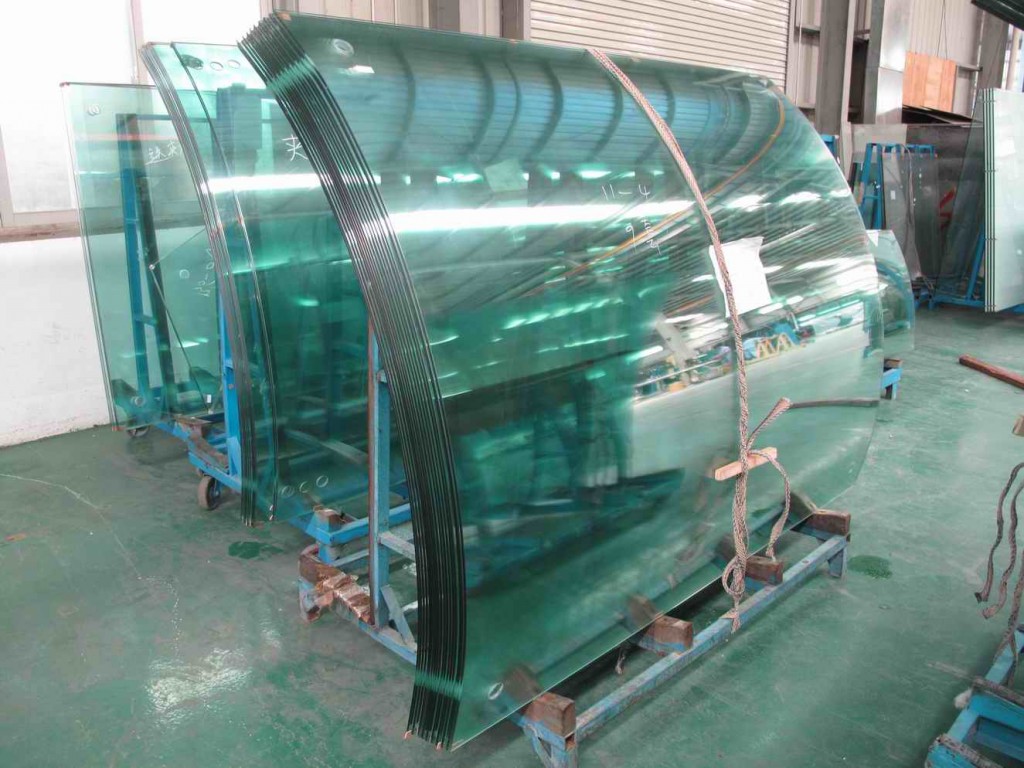

Kính cong cường lực:

Kính được cắt mài, rửa gia nhiệt đến điểm biến dạng và đưa vào thiết bị uốn cong sau đó được làm nguội nhanh bằng luồng khí lạnh một cách đồng đều và chính xác để đông cứng các ứng suất nén trên bề mặt kính, khiến cho kính được tăng cường khả năng chịu va đập đồng thời vẫn giữ được vẻ trong suốt nguyên thủy của kính.

CHẤT LƯỢNG VÀ CHỦNG LOẠI :

+ Kính cong dày 5-19 mm.

+ Kích thước lớn 2440 x 4000mm.

+ Bán kính cong nhỏ nhất : 1200 mm

TÍNH NĂNG :

+Tạo hình khối cong thẩm mỹ.

+ Chịu lực: khả năng chịu va đập cao gấp 4-5 lần kính thường có cùng độ dày.

+ Chịu sốc nhiệt : chịu được chênh lệch nhiệt độ 150°C mà không bị vỡ (kính thường bị vỡ khi có sự thay đổi đột xuất về nhiệt độ trong khoảng 40-50ºC)
